Ürün Bilgileri
Marka	Bosch
Model	PAS 12-27
Ürün Numarası	0603395103
Voltaj	230 V
Ürün Grubu	PAS 12-27

0,00 ₺ Kdv Dahil

Patlak Resim / Teknik Çizim 8 sayfa

Çizim üzerindeki numaralı parçaya tıklayarak o yedek parçanın sayfasına gidebilirsiniz.

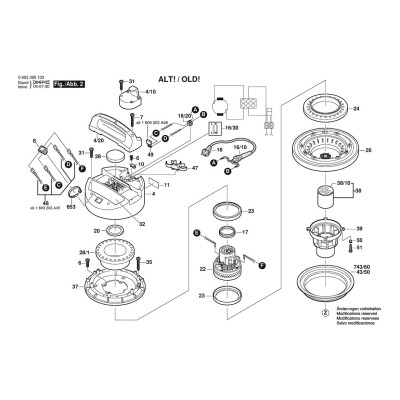

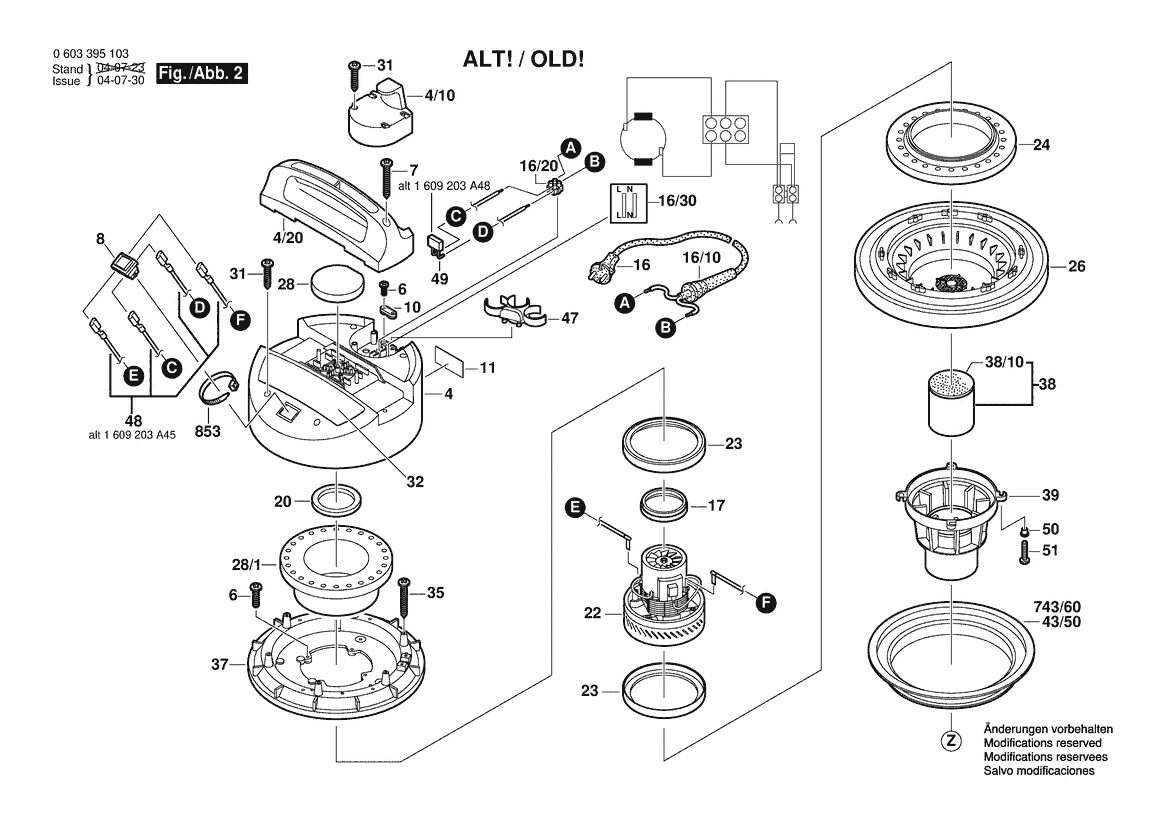

Patlak resim sayfa 1

1609203A29 Kapak 1609203A31 Sap 1609203A34 Gövde Kapağı 562,51 TL 1609203A27 Sac Vidasi 71,39 TL 1609203A74 Sac Vidasi 1609203A33 Açma/Kapama Şalteri 1609203A26 Kablo Tutucu 1601118B25 Tip Etiketi 1609203A24 Şebeke Bağlanti Kablosu 1609203A25 Kablo Muhafazasi 1609203A28 Soket Klemens Çubugu 1609203B34 Amblem 1609203A36 Hava Deflektörü 1609203A35 Sizdirmazlik Halkasi 1609203A41 Sizdirmazlik Halkasi 1609203A42 Hava Deflektörü 1609203N44 Sizdirmazlik Halkasi 1609203A43 Ara Flanş 1609203A32 Filtre Diski 1609203A37 Hava Filtresi 1609203A30 Sac Vidasi 1601118B19 Tip Etiketi 1609203A38 Sac Vidasi 1609203A39 Ara Gövde 1609203A52 Şamandıra 100,47 TL 1609203B33 Conta 1609203A51 Filtre Kafesi 362,89 TL 1609203A53 Tutucu Segman 200,94 TL 1609203A44 Kıskaç 1609203N45 Kablo Seti 1609203A49 Emniyet Halkasi 1609203A50 Sac Vidasi 2607432013 Toz Torbasi 1609203N55 Emme Fani 5.915,18 TL 1609203A46 Kablo Tutucu

Patlak resim sayfa 1

1609203A29 Kapak 1609203A31 Sap 1609203A34 Gövde Kapağı 562,51 TL 1609203A27 Sac Vidasi 71,39 TL 1609203A74 Sac Vidasi 1609203A33 Açma/Kapama Şalteri 1609203A26 Kablo Tutucu 1601118B37 Tip Etiketi 1609203A24 Şebeke Bağlanti Kablosu 1609203A25 Kablo Muhafazasi 1609203A28 Soket Klemens Çubugu 1609203B34 Amblem 1609203A36 Hava Deflektörü 1609203A35 Sizdirmazlik Halkasi 1609203A41 Sizdirmazlik Halkasi 1609203A42 Hava Deflektörü 1609203N44 Sizdirmazlik Halkasi 1609203A43 Ara Flanş 1609203A32 Filtre Diski 1609203A37 Hava Filtresi 1609203A30 Sac Vidasi 1601118B19 Tip Etiketi 1609203A38 Sac Vidasi 1609203A39 Ara Gövde 1609203A52 Şamandıra 100,47 TL 1609203B33 Conta 1609203A51 Filtre Kafesi 362,89 TL 1609203A53 Tutucu Segman 200,94 TL 1609203A44 Kıskaç 1609203A45 Kablo Seti 1609203A49 Emniyet Halkasi 1609203A50 Sac Vidasi 2607432013 Toz Torbasi 1609203A46 Kablo Tutucu

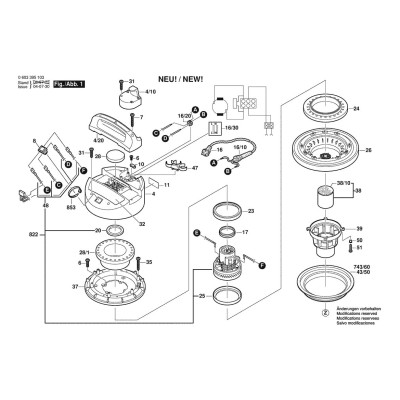

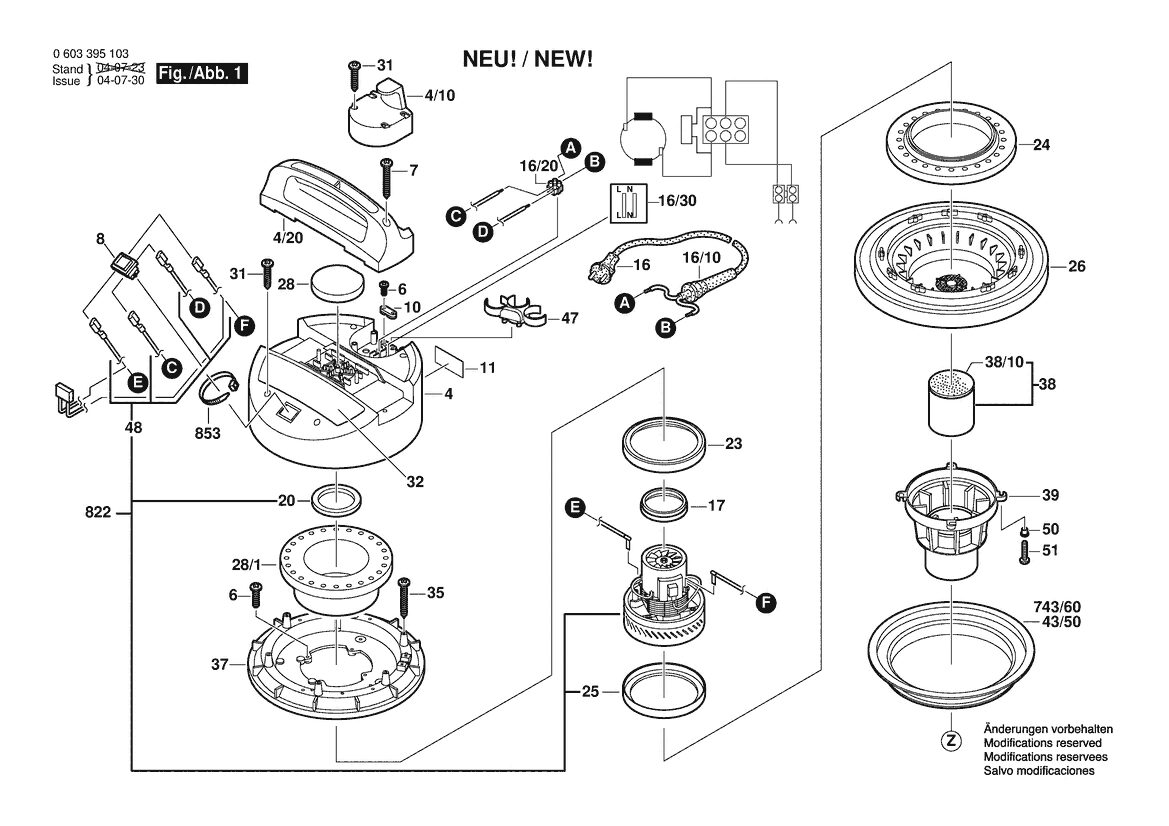

Patlak resim sayfa 2

1609203A29 Kapak 1609203A31 Sap 1609203A34 Gövde Kapağı 562,51 TL 1609203A27 Sac Vidasi 71,39 TL 1609203A74 Sac Vidasi 1609203A33 Açma/Kapama Şalteri 1609203A26 Kablo Tutucu 1601118B25 Tip Etiketi 1609203A24 Şebeke Bağlanti Kablosu 1609203A25 Kablo Muhafazasi 1609203A28 Soket Klemens Çubugu 1609203B34 Amblem 1609203A36 Hava Deflektörü 1609203A35 Sizdirmazlik Halkasi 1609203A41 Sizdirmazlik Halkasi 1609203A42 Hava Deflektörü 1609203A43 Ara Flanş 1609203A32 Filtre Diski 1609203A37 Hava Filtresi 1609203A30 Sac Vidasi 1601118B19 Tip Etiketi 1609203A38 Sac Vidasi 1609203A39 Ara Gövde 1609203A52 Şamandıra 100,47 TL 1609203B33 Conta 1609203A51 Filtre Kafesi 362,89 TL 1609203A53 Tutucu Segman 200,94 TL 1609203A44 Kıskaç 1609203N45 Kablo Seti 1609203A49 Emniyet Halkasi 1609203A50 Sac Vidasi 2607432013 Toz Torbasi 1609203A46 Kablo Tutucu

Patlak resim sayfa 2

1609203A29 Kapak 1609203A31 Sap 1609203A34 Gövde Kapağı 562,51 TL 1609203A27 Sac Vidasi 71,39 TL 1609203A74 Sac Vidasi 1609203A33 Açma/Kapama Şalteri 1609203A26 Kablo Tutucu 1601118B37 Tip Etiketi 1609203A24 Şebeke Bağlanti Kablosu 1609203A25 Kablo Muhafazasi 1609203A28 Soket Klemens Çubugu 1609203B34 Amblem 1609203A36 Hava Deflektörü 1609203A35 Sizdirmazlik Halkasi 1609203A40 Emme Fani 1609203A41 Sizdirmazlik Halkasi 1609203A42 Hava Deflektörü 1609203A43 Ara Flanş 1609203A32 Filtre Diski 1609203A37 Hava Filtresi 1609203A30 Sac Vidasi 1601118B19 Tip Etiketi 1609203A38 Sac Vidasi 1609203A39 Ara Gövde 1609203A52 Şamandıra 100,47 TL 1609203B33 Conta 1609203A51 Filtre Kafesi 362,89 TL 1609203A53 Tutucu Segman 200,94 TL 1609203A44 Kıskaç 1609203A45 Kablo Seti 1609203A49 Emniyet Halkasi 1609203A50 Sac Vidasi 2607432013 Toz Torbasi 1609203A46 Kablo Tutucu

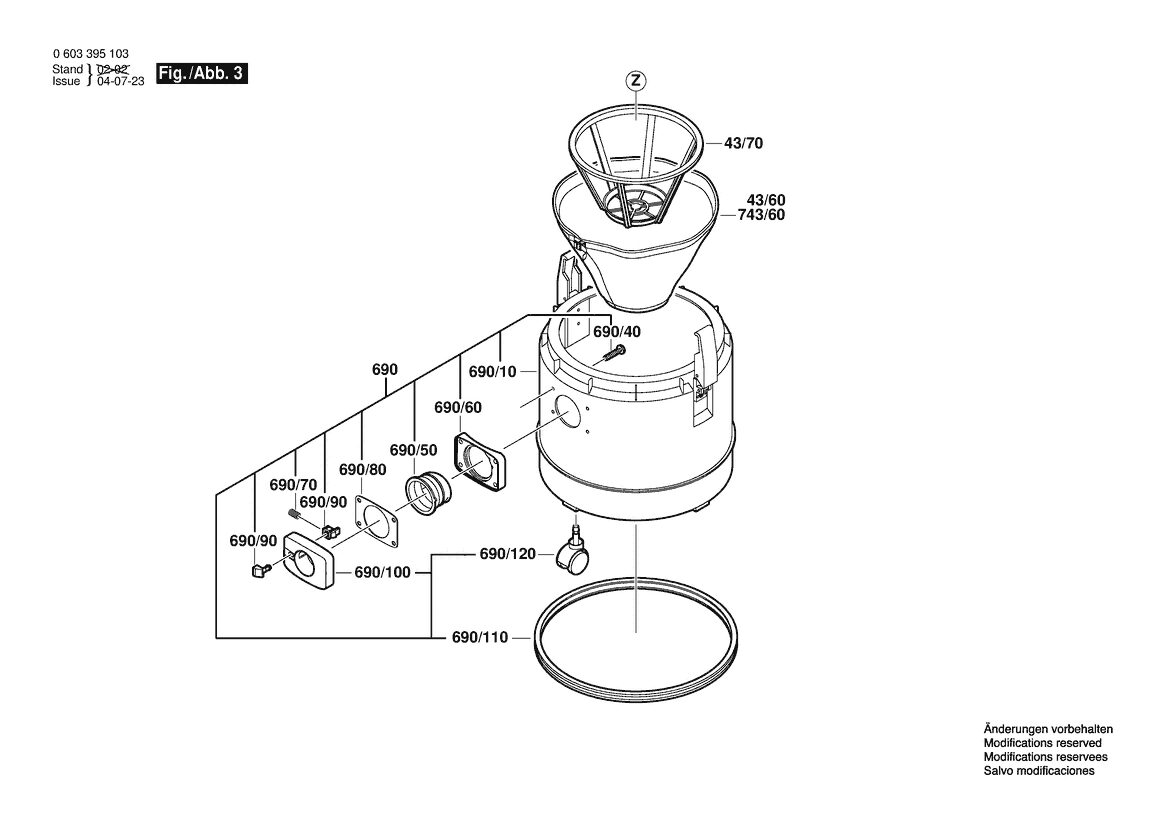

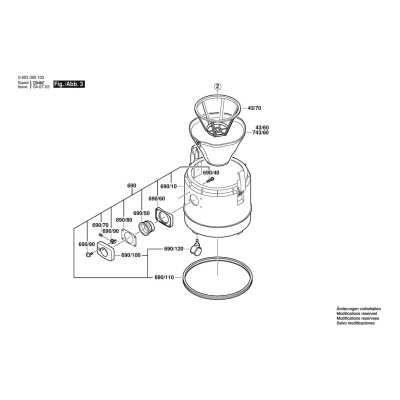

Patlak resim sayfa 3

1609203A41 Sizdirmazlik Halkasi 1609203A54 Filtre 1609203A55 Taşima Çerçevesi 1609203A30 Sac Vidasi 1609203A59 Saptirici 1609203A60 Plaka 1609203A61 Yay 1609203A62 Conta Pleyt 1609203A63 Basmali Tuş 1609203A64 Kapak Plakasi 1609203A65 Kenar Muhafazasi 1609203A66 Pompa Pervanesi 410,47 TL 1609203A68 Hazne 1609203A69 Toz Haznesi 4.041,77 TL 2607432013 Toz Torbasi

Patlak resim sayfa 3

1609203A41 Sizdirmazlik Halkasi 1609203A54 Filtre 1609203A55 Taşima Çerçevesi 1609203A30 Sac Vidasi 1609203A59 Saptirici 1609203A60 Plaka 1609203A61 Yay 1609203A62 Conta Pleyt 1609203A63 Basmali Tuş 1609203A64 Kapak Plakasi 1609203A65 Kenar Muhafazasi 1609203A66 Pompa Pervanesi 410,47 TL 1609203A68 Hazne 1609203A69 Toz Haznesi 4.041,77 TL 2607432013 Toz Torbasi

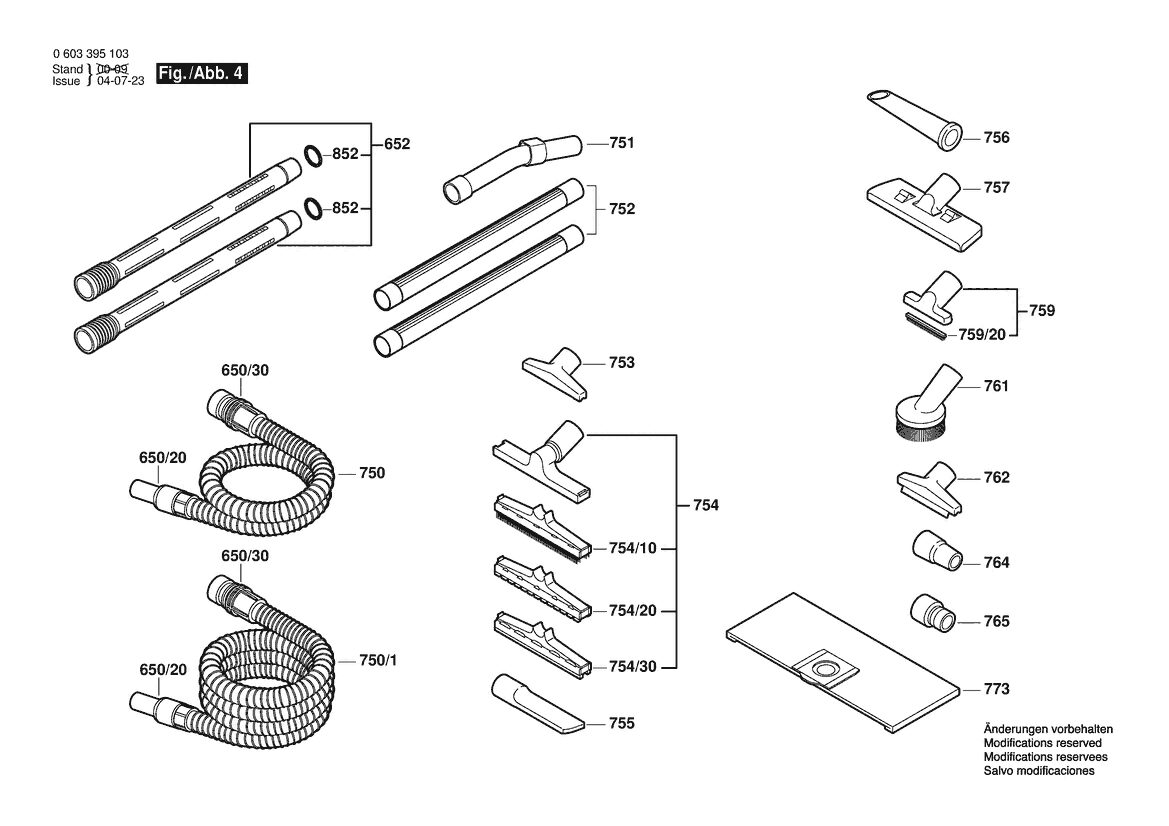

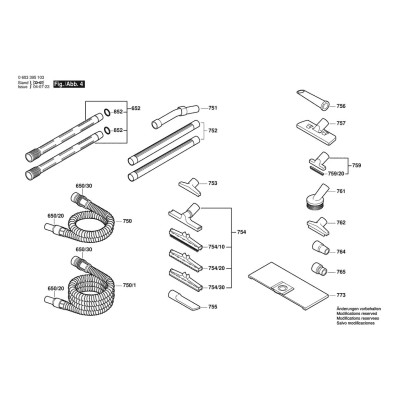

Patlak resim sayfa 4

1609203A25 Kablo Muhafazasi 1609203A77 Baglanti Rakoru 1609203A78 Baglanti Rakoru 1609203B92 Emme Borusu 1610793002 Hava Hortumu 2600793009 Hava Hortumu 2607002149 Hava Hortumu 2607002150 Hava Hortumu 1609390479 Ayar Borusu 2607000162 Emme Borusu 2607000170 Emme Memesi 1609390478 Emme Memesi 1609390493 Yüzey Firçasi 944,02 TL 1609390494 Yüzey Firçasi 457,80 TL 1609390495 Şerit Firça 640,14 TL 2607000165 Derz Memesi 1609201229 Emme Memesi 1609201230 Emme Memesi 1609202534 Fırça Elemanı 2607000166 Emme Memesi 1609390481 Emme Firçasi 2607000168 Emme Memesi 1600499005 Baglanti Rakoru 2607000748 Adaptör 2605411150 Toz Torbasi 1609203D20 O Ring

Patlak resim sayfa 4

1609203A25 Kablo Muhafazasi 1609203A77 Baglanti Rakoru 1609203A78 Baglanti Rakoru 1609203B92 Emme Borusu 1610793002 Hava Hortumu 2600793009 Hava Hortumu 2607002149 Hava Hortumu 2607002150 Hava Hortumu 1609390479 Ayar Borusu 2607000162 Emme Borusu 2607000170 Emme Memesi 1609390478 Emme Memesi 1609390493 Yüzey Firçasi 944,02 TL 1609390494 Yüzey Firçasi 457,80 TL 1609390495 Şerit Firça 640,14 TL 2607000165 Derz Memesi 1609201229 Emme Memesi 1609201230 Emme Memesi 1609202534 Fırça Elemanı 2607000166 Emme Memesi 1609390481 Emme Firçasi 2607000168 Emme Memesi 1600499005 Baglanti Rakoru 2607000748 Adaptör 2605411150 Toz Torbasi 1609203D20 O Ring

Yedek Parçaları 82 parça

	Parça Kodu	Stok Durumu	Fiyat
	1609203A24	Sipariş üzerine	0,00 TL	İncele
	1609203A25	Sipariş üzerine	0,00 TL	İncele
	1609203A31	Sipariş üzerine	0,00 TL	İncele
	1609203A33	Sipariş üzerine	0,00 TL	İncele
	1609203A35	Sipariş üzerine	0,00 TL	İncele
	1609203A36	Sipariş üzerine	0,00 TL	İncele
	1609203A37	Sipariş üzerine	0,00 TL	İncele
	1609203A40	Sipariş üzerine	0,00 TL	İncele
	1609203A41	Sipariş üzerine	0,00 TL	İncele
	1609203A54	Sipariş üzerine	0,00 TL	İncele
	1609203A55	Sipariş üzerine	0,00 TL	İncele
	1609203A59	Sipariş üzerine	0,00 TL	İncele
	1609203A63	Sipariş üzerine	0,00 TL	İncele
	1609203A66	Sipariş üzerine	410,47 TL	İncele
	1609203A69	Sipariş üzerine	4.041,77 TL	İncele
	1609203A77	Sipariş üzerine	0,00 TL	İncele
	1609203A78	Sipariş üzerine	0,00 TL	İncele
	1609203B92	Sipariş üzerine	0,00 TL	İncele
	1609203N55	Sipariş üzerine	5.915,18 TL	İncele
	1609390493	Sipariş üzerine	944,02 TL	İncele
	1609390494	Sipariş üzerine	457,80 TL	İncele
	1610793002	Sipariş üzerine	0,00 TL	İncele
	1600499005	Sipariş üzerine	0,00 TL	İncele
	1601118B19	Sipariş üzerine	0,00 TL	İncele
