Elektrikli El Aletleri

Bosch - PCM 10 T

Bosch - PCM 10 T

Bosch - PCM 10 T

Bosch - PCM 10 T

Bosch - PCM 10 T

Ürün Bilgileri
Marka	Bosch
Model	PCM 10 T
Ürün Numarası	3603L01000
Voltaj	230 V
Ürün Grubu	PCM 10 T

0,00 ₺ Kdv Dahil

Patlak Resim / Teknik Çizim 8 sayfa

Çizim üzerindeki numaralı parçaya tıklayarak o yedek parçanın sayfasına gidebilirsiniz.

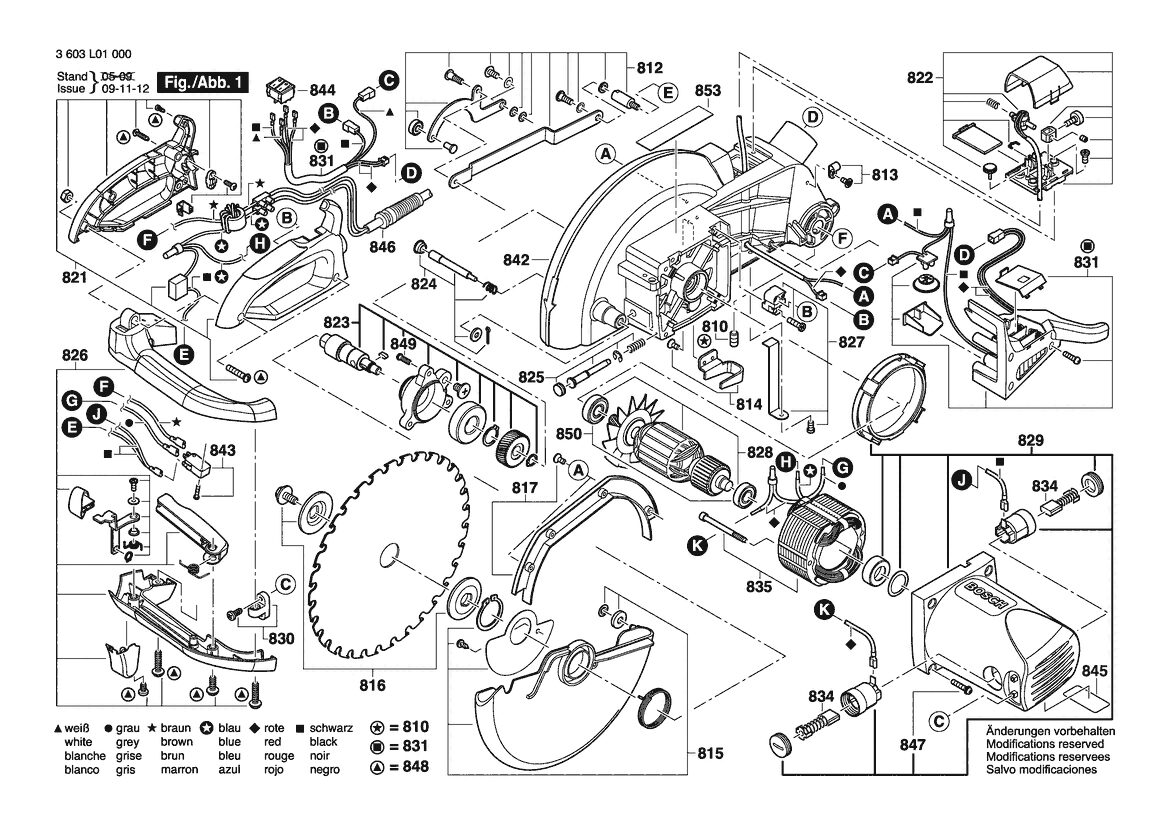

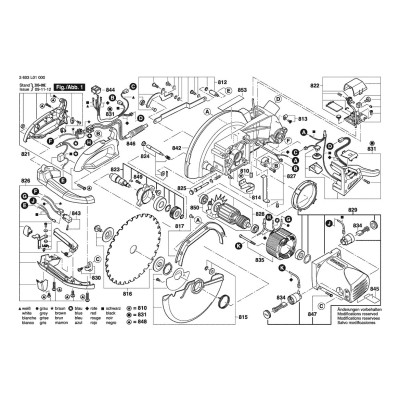

Patlak resim sayfa 1

1609203T13 Torsiyon Yayi 1609203T15 Taşıyıcı Köşebet 1.220,16 TL 1609203T16 Kablo Tutucu 1609203T17 Koruyucu Kapak 1609203T18 Muhafaza Kapaği 1.049,06 TL 1609203T19 Tespit Parçasi 1609203T20 Taşıyıcı Köşebet 1609203T24 Tutamak 1.697,78 TL 1609203T25 Lazer 2.335,94 TL 1609203T26 Şanziman Kapaği 2.621,98 TL 1609203T27 Pim 200,82 TL 1609203T28 Fren 147,98 TL 1609203T29 Tutamak 1.420,99 TL 1609203T30 Tespit Seti 200,82 TL 1609203T31 Endüvi 1609203T32 Motor Gövdesi 1609203T33 Tutucu 90,51 TL 1609203T34 Batarya Kasasi 562,19 TL 1609203T37 Kömür Firça Seti 1609203T38 Stator 1609203T43 Gövde 5.911,86 TL 1609203T44 Şalter 362,67 TL 1609203T45 Açma/Kapama Şalteri 305,87 TL 1601118H34 Tip Etiketi 1619PA5587 Şebeke Bağlanti Kablosu 1609203R71 Parça Seti 1609203R72 Sap 1609203R73 Parça Seti 1609203R74 Parça Seti 1601118T07 Amblem

Patlak resim sayfa 1

1609203T13 Torsiyon Yayi 1609203T15 Taşıyıcı Köşebet 1.220,16 TL 1609203T16 Kablo Tutucu 1609203T17 Koruyucu Kapak 1609203T18 Muhafaza Kapaği 1.049,06 TL 1609203T19 Tespit Parçasi 1609203T20 Taşıyıcı Köşebet 1609203T24 Tutamak 1.697,78 TL 1609203T25 Lazer 2.335,94 TL 1609203T26 Şanziman Kapaği 2.621,98 TL 1609203T27 Pim 200,82 TL 1609203T28 Fren 147,98 TL 1609203T29 Tutamak 1.420,99 TL 1609203T30 Tespit Seti 200,82 TL 1609203T31 Endüvi 1609203T32 Motor Gövdesi 1609203T33 Tutucu 90,51 TL 1609203T34 Batarya Kasasi 562,19 TL 1609203T37 Kömür Firça Seti 1609203T38 Stator 1609203T43 Gövde 5.911,86 TL 1609203T44 Şalter 362,67 TL 1609203T45 Açma/Kapama Şalteri 305,87 TL 1601118H35 Tip Etiketi 1619PA5587 Şebeke Bağlanti Kablosu 1609203R71 Parça Seti 1609203R72 Sap 1609203R73 Parça Seti 1609203R74 Parça Seti 1601118T07 Amblem

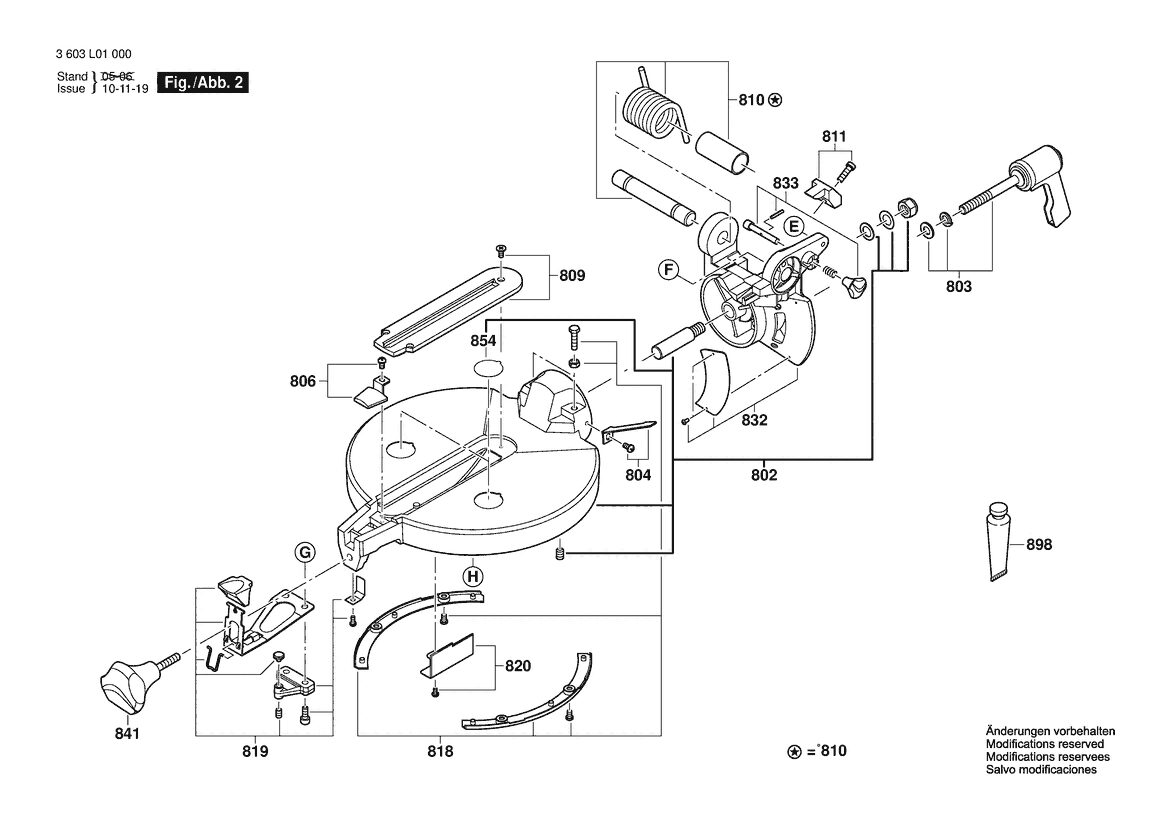

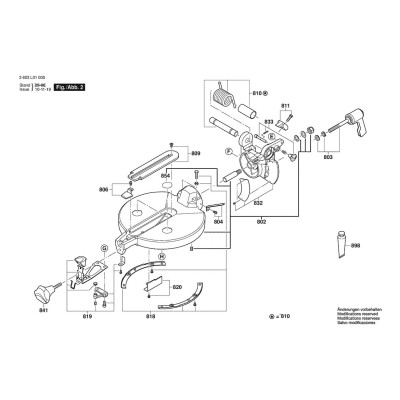

Patlak resim sayfa 2

1609203T05 Döner Tabla 1600A000R1 Vites Kolu 410,24 TL 1609203T07 Gösterge 1609203T09 Gösterge 1609203P97 Kapak Plakasi 1609203T13 Torsiyon Yayi 1609203T14 Mesnet 1609203T21 Rofil Ray 1609203T22 Blokaj Kolu 724,04 TL 1609203T23 Tespit Seti 200,82 TL 1609203T35 Saptirma Aksi 1609203T36 Kıskaç Vida 229,24 TL 1609203T42 Döndürme Mandali 57,48 TL 1609203T43 Gövde 5.911,86 TL 1609203R60 Amblem 1615430005 Yağ Tüpü 181,01 TL

Patlak resim sayfa 2

1609203T05 Döner Tabla 1600A000R1 Vites Kolu 410,24 TL 1609203T07 Gösterge 1609203T09 Gösterge 1609203P97 Kapak Plakasi 1609203T13 Torsiyon Yayi 1609203T14 Mesnet 1609203T21 Rofil Ray 1609203T22 Blokaj Kolu 724,04 TL 1609203T23 Tespit Seti 200,82 TL 1609203T35 Saptirma Aksi 1609203T36 Kıskaç Vida 229,24 TL 1609203T42 Döndürme Mandali 57,48 TL 1609203T43 Gövde 5.911,86 TL 1609203R60 Amblem 1615430005 Yağ Tüpü 181,01 TL

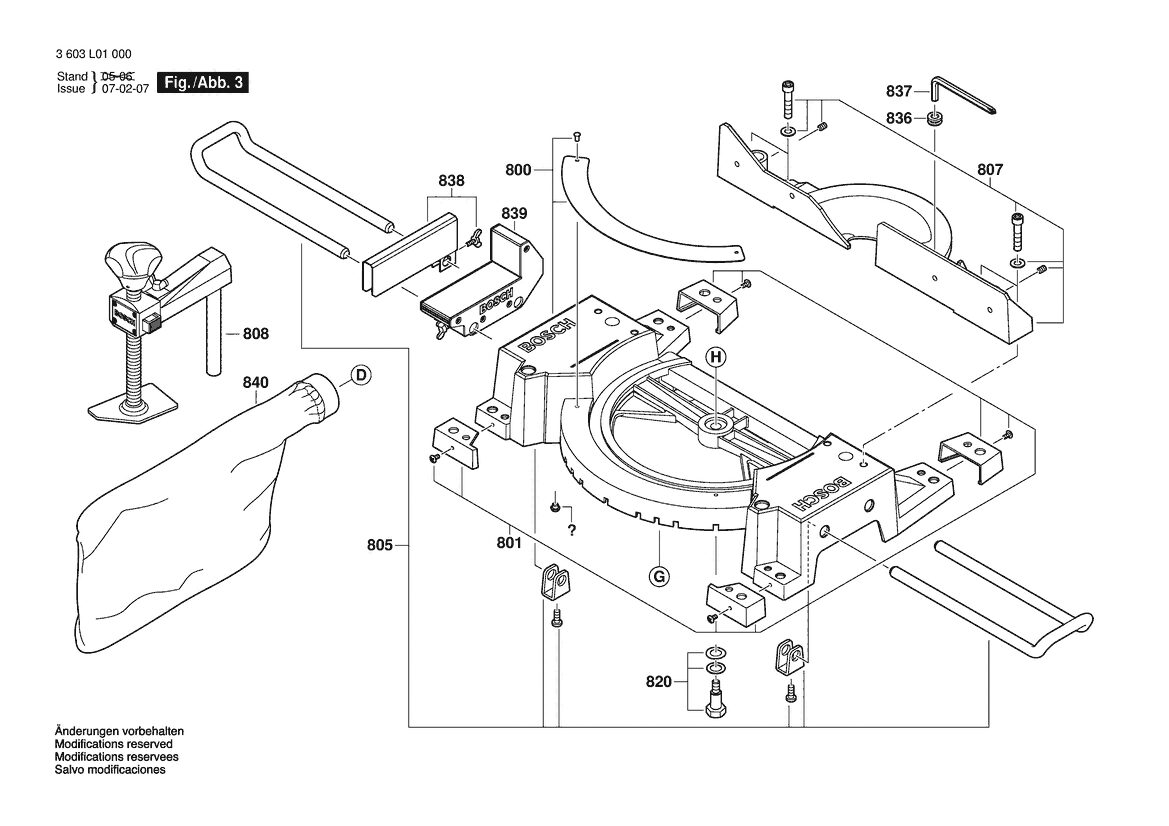

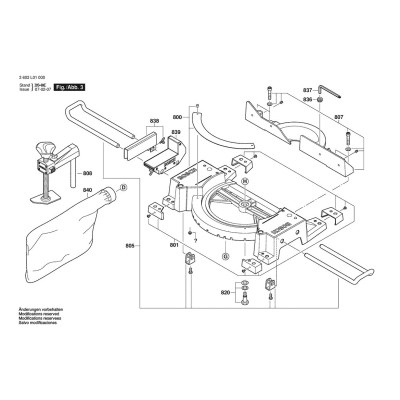

Patlak resim sayfa 3

1609203T03 Tezgâh 1609203T04 Lastik Ayak 1609203T08 Kayici Kilavuz 1609203T09 Gösterge 1609203T10 Mesnet 2.335,94 TL 1609203P95 Hizli Germe Donanimi 1.220,16 TL 1609203T23 Tespit Seti 200,82 TL 1609203T01 Anahtar 1609203T00 Anahtar Tutucu 1609203T39 Uzunlamasina Mesnet 1609203T40 Dayama Sehpasi 1609203T41 Talaş Torbasi 724,04 TL

Patlak resim sayfa 3

1609203T03 Tezgâh 1609203T04 Lastik Ayak 1609203T08 Kayici Kilavuz 1609203T09 Gösterge 1609203T10 Mesnet 2.335,94 TL 1609203P95 Hizli Germe Donanimi 1.220,16 TL 1609203T23 Tespit Seti 200,82 TL 1609203T01 Anahtar 1609203T00 Anahtar Tutucu 1609203T39 Uzunlamasina Mesnet 1609203T40 Dayama Sehpasi 1609203T41 Talaş Torbasi 724,04 TL

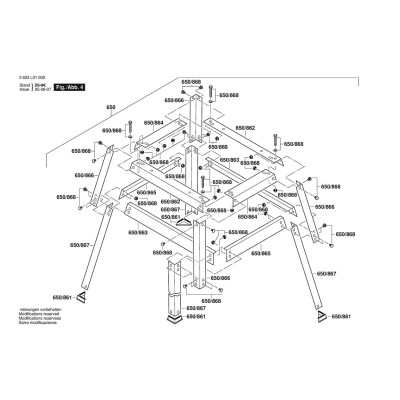

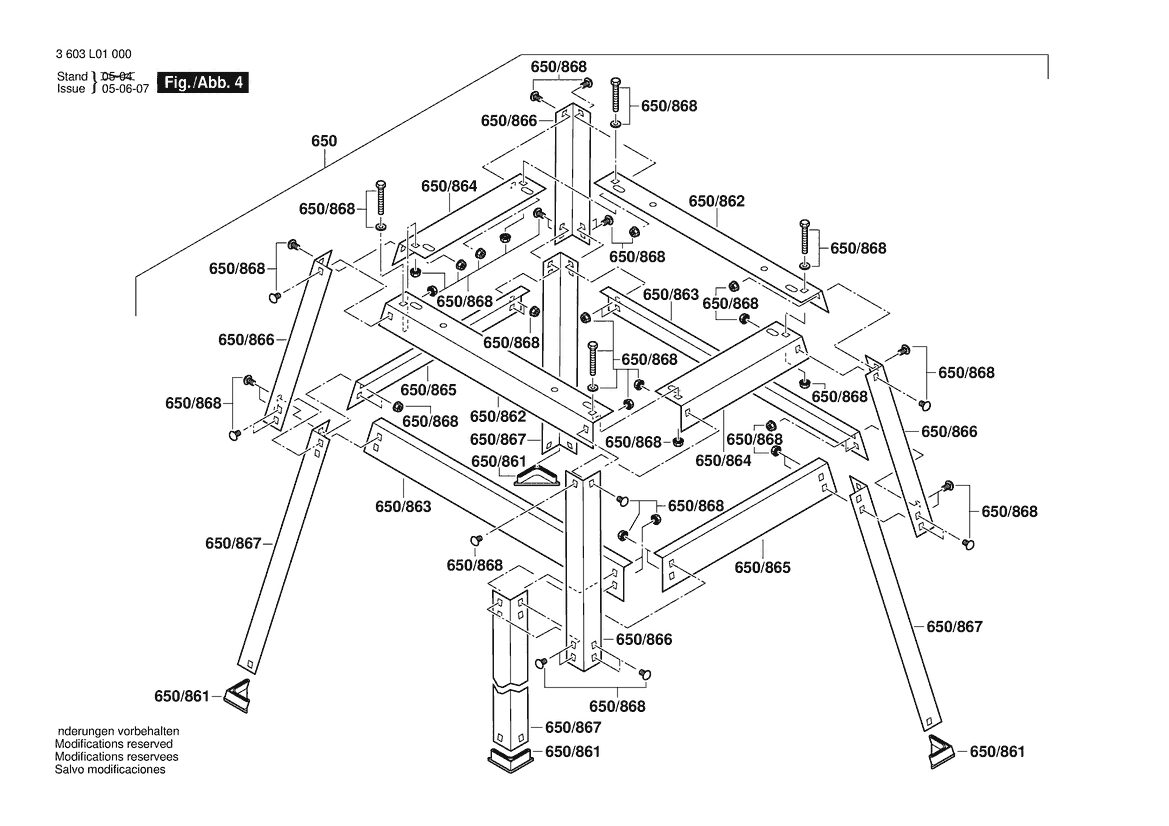

Patlak resim sayfa 4

1609203P96 Alt Takim 1609203T47 Lastik Ayak 1609203T48 Profil Destek 1609203T49 Profil Destek 1609203T50 Profil Destek 1609203T51 Profil Destek 1609203T52 Profil Destek 1609203T53 Profil Destek 1609203T54 Tespit Seti

Patlak resim sayfa 4

1609203P96 Alt Takim 1609203T47 Lastik Ayak 1609203T48 Profil Destek 1609203T49 Profil Destek 1609203T50 Profil Destek 1609203T51 Profil Destek 1609203T52 Profil Destek 1609203T53 Profil Destek 1609203T54 Tespit Seti

Yedek Parçaları 68 parça

	Parça Kodu	Stok Durumu	Fiyat
	1600A000R1	Sipariş üzerine	410,24 TL	İncele
	1609203P95	Sipariş üzerine	1.220,16 TL	İncele
	1609203R60	Sipariş üzerine	0,00 TL	İncele
	1609203R71	Sipariş üzerine	0,00 TL	İncele
	1609203R72	Sipariş üzerine	0,00 TL	İncele
	1609203R73	Sipariş üzerine	0,00 TL	İncele
	1609203T00	Sipariş üzerine	0,00 TL	İncele
	1609203T01	Sipariş üzerine	0,00 TL	İncele
	1609203T04	Sipariş üzerine	0,00 TL	İncele
	1609203T15	Sipariş üzerine	1.220,16 TL	İncele
	1609203T16	Sipariş üzerine	0,00 TL	İncele
	1609203T18	Sipariş üzerine	1.049,06 TL	İncele
	1609203T19	Sipariş üzerine	0,00 TL	İncele
	1609203T24	Sipariş üzerine	1.697,78 TL	İncele
	1609203T27	Sipariş üzerine	200,82 TL	İncele
	1609203T30	Sipariş üzerine	200,82 TL	İncele
	1609203T32	Sipariş üzerine	0,00 TL	İncele
	1609203T34	Sipariş üzerine	562,19 TL	İncele
	1609203T35	Sipariş üzerine	0,00 TL	İncele
	1609203T36	Sipariş üzerine	229,24 TL	İncele
	1609203T37	Sipariş üzerine	0,00 TL	İncele
	1609203T38	Sipariş üzerine	0,00 TL	İncele
	1609203T40	Sipariş üzerine	0,00 TL	İncele
	1609203T41	Sipariş üzerine	724,04 TL	İncele
